XTL-16B透反射金相显微镜
一、仪器用途简介：
XTL-16B透反射显微镜是适用于对不透明物体或透明物体的显微观察。本仪器配置落射与透射照明系统、长距平场消色差物镜(无盖玻片)、大视野目镜和内置偏光观察装置，具有图像清晰、衬度好，造型美观，操作方便等特点，是生物学、金属学、矿物学、精密工程学、电子学等研究的理想仪器。适用于学校、科研、工厂等部门使用。
二、XTL-16B透反射金相显微镜细节图：
三、仪器性能特点：
配置大视野目镜和长距平场消色差物镜(无盖玻片)，视场大而清晰。
粗微动同轴调焦机构，粗动松紧可调，带限位锁紧装置，微动格值:2μm。
配置落射与透射两套照明系统，能分别对不透明物体或透明物体进行显微观察。
6V20W卤素灯，亮度可调。
三目镜筒,可自由切换正常观察与偏光观察，可进行100%透光摄影。
四、仪器标准配置：
|
型号 |
XTL-16B |
|
目镜 |
大视野 WF10X(Φ18mm) |
|
物镜 |
长距平场消色差物镜(无盖玻片)PL 5X/0.12 |
|
长距平场消色差物镜(无盖玻片)PL L10X/0.25 |
|
|
长距平场消色差物镜(无盖玻片)PL L20X/0.40 |
|
|
长距平场消色差物镜(无盖玻片)PL L50X/0.70 |
|
|
目镜筒 |
三目镜,倾斜30?,(内置检偏振片,可进行切换) |
|
落射照明系统 |
6V 20W卤素灯,亮度可调 |
|
落射照明器带视场光栏、孔径光栏、起偏振片,(黄,蓝,绿)滤色片和磨砂玻璃 |
|
|
调焦机构 |
粗微动同轴调焦, 微动格值:2μm,带锁紧和限位装置 |
|
转换器 |
四孔(内向式滚珠内定位) |
|
载物台 |
双层机械移动式(尺寸:210mmX140mm,移动范围:75mmX50mm) |
|

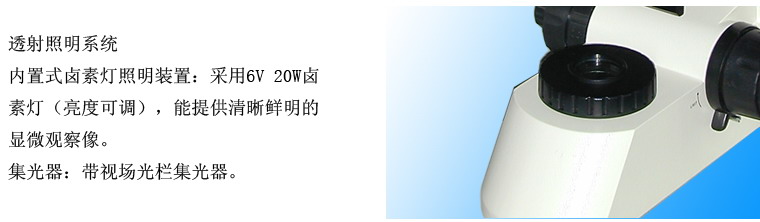

透射照明系统 |
阿贝聚光镜 NA.1.25 可上下升降 |
|
蓝滤色片和磨砂玻璃 |
|
|
集光器，卤素灯照明适用(内置视场光栏) |
|
|
6V 20W 卤素灯,亮度可调 |
五、XTL-16B选配件：
|
名称 |
类别/技术参数 |
|
目镜 |
大视野 WF16X(Φ11mm) |
|
分划 10X(Φ18mm) 格值0.1mm/格 |
|
|
物镜 |
长距平场消色差物镜(无盖玻片) PL L 40X/0.60 |
|
长距平场消色差物镜(无盖玻片) PL L 60X/0.75 (弹簧) |
|
|
长距平场消色差物镜(无盖玻片) PL L 80X/0.80 |
|
|
长距平场消色差物镜(无盖玻片) PL L 100X/0.85 (弹簧) |
|
|
平场消色差物镜(无盖玻片) PL 100X/1.25 (弹簧,油) |
|
|
转换器 |
五孔(内向式滚珠内定位) |
|
CCD接头 |
0.4X |
|
0.5X |
|
|
1X |
|
|
0.5X带分划尺,格值0.1mm/格 |
|
|
摄像仪 |
DV-1带USB和Video输出 |
|
DV-2带USB输出 |
|
|
DV-3带Video输出 |
|
|
摄影装置 |
2.5X/4X变倍摄影装置带10X取景目镜 |
|
4X对焦摄影装置 |
|
|
MD卡环 |
|
|
PK卡环 |
|
|
数码相机接头 |
CANON(A610,A620,A630,A640) |
